Việc lựa chọn quy trình sản xuất là sự tính toán chặt chẽ về tính kinh tế đơn vị, tính toàn vẹn của cấu trúc và thời gian đưa sản phẩm ra thị trường. Khi các bộ phận kỹ thuật yêu cầu mặt cắt ngang liên tục, phương pháp được chọn sẽ yêu cầu chi phí vốn ban đầu và khả năng mở rộng sản xuất dài hạn. Nhôm đùn cung cấp một giải pháp cơ khí hiệu quả cao cho thách thức kỹ thuật này.
Khái niệm cốt lõi hoạt động dựa trên nguyên tắc cơ học đơn giản: giống như ép đất sét qua khuôn định hình, quá trình này đẩy kim loại rắn qua lỗ thép được cắt chính xác để tạo ra các hình dạng liên tục, có độ chính xác cao được gọi là Hồ sơ đùn nhôm . Điều này cho phép các kỹ sư đặt vật liệu chính xác ở nơi yêu cầu tải trọng kết cấu, loại bỏ trọng lượng không cần thiết.
Việc tận dụng thành công quy trình này đòi hỏi phải cân bằng giữa chi phí gia công dụng cụ ban đầu với khả năng mở rộng sản xuất, đảm bảo phương pháp đã chọn đáp ứng được dung sai kích thước nghiêm ngặt và tiêu chí hiệu suất vật liệu. Bạn phải hiểu quy trình cơ học, các ràng buộc trong thiết kế hồ sơ và các tiêu chí đánh giá đối tác ép đùn để giảm thiểu rủi ro về chất lượng và chuỗi cung ứng.
ROI dụng cụ: Khuôn ép đùn rẻ hơn đáng kể và được sản xuất nhanh hơn đáng kể so với khuôn đúc, khiến việc ép đùn trở nên khả thi cao cho cả hoạt động sản xuất khối lượng trung bình và khối lượng lớn.
Khoa học Vật liệu quyết định tính khả thi: Việc lựa chọn hợp kim (ví dụ: 6063 cho khả năng ép đùn và hoàn thiện so với 6061 cho độ bền kết cấu) ảnh hưởng trực tiếp đến tốc độ ép, độ mòn của khuôn và chi phí bộ phận cuối cùng.
Thiết kế cho khả năng sản xuất (DFM): Tối ưu hóa cấu hình ép đùn nhôm để có độ dày thành đồng nhất và kích thước vòng tròn bao quanh (CCD) thích hợp ngăn ngừa biến dạng kích thước và giảm tỷ lệ loại bỏ.
Hợp nhất nhà cung cấp: Việc lựa chọn đối tác ép đùn với các hoạt động phụ nội bộ (gia công CNC, anodizing, lắp ráp) giúp giảm đáng kể thời gian thực hiện và ma sát hậu cần.
Hiểu được chu trình ép đùn đòi hỏi phải xem xét các lực nhiệt và cơ học tác dụng lên nguyên liệu thô. Quá trình này biến phôi thô thành thành phần kết cấu hoàn thiện thông qua một chuỗi hoạt động chính xác.
Bước 1: Chuẩn bị khuôn và gia nhiệt trước: Quá trình bắt đầu bằng việc chuẩn bị khuôn ép đùn thép H13. Trước khi đẩy bất kỳ kim loại nào, khuôn phải được làm nóng trước ở nhiệt độ 850°F–900°F. Điều này ngăn ngừa sốc nhiệt khi nhôm nóng tiếp xúc và tối ưu hóa dòng chảy kim loại qua các khe hở phức tạp. Khuôn nguội sẽ bị nứt dưới áp lực lớn của máy ép.
Bước 2: Lựa chọn phôi và gia nhiệt trước: Phôi nhôm nguyên khối được chọn và nung nóng đến trạng thái dẻo, thường ở nhiệt độ từ 800°F đến 925°F. Mục tiêu là làm mềm kim loại đủ để chảy dưới áp suất mà không đạt đến điểm nóng chảy, duy trì các đặc tính luyện kim ở trạng thái rắn. Việc sưởi ấm thường được thực hiện trong lò đốt gas hoặc lò cảm ứng.
Bước 3: Bôi trơn và chất tải: Để ngăn phôi thép được gia nhiệt hàn vào các bộ phận ép, người vận hành áp dụng các chất giải phóng như carbon hoặc boron nitride vào khối giả. Sau khi được bôi trơn, phôi được chuyển vào thùng ép, sẵn sàng cho chu trình ép đùn.
Bước 4: Lực ép và giai đoạn ép: Một máy ép thủy lực ép phôi nhựa vào thành thùng chứa. Tùy thuộc vào kích thước máy ép và hợp kim, điều này tạo ra áp suất cực lớn từ 100 đến 15.000 tấn, đẩy nhôm về phía khuôn. Kim loại ép vào mặt khuôn, tạo ra áp lực cho đến khi làm thủng lỗ hở.
Bước 5: Vật lý xuất hiện và dòng chảy: Dưới áp suất cực lớn, kim loại chảy qua khe khuôn. Nó chiếm không gian âm của thiết kế khuôn, nổi lên dưới dạng một biên dạng liên tục phù hợp với mặt cắt được thiết kế. Ma sát với thành khuôn làm cho các cạnh bên ngoài của biên dạng chảy chậm hơn một chút so với tâm.
Bước 6: Dòng chảy theo hướng dẫn và làm mát (Làm nguội): Khi biên dạng xuất hiện trên bàn dòng chảy, nó sẽ trải qua quá trình làm nguội bằng cách sử dụng phun nước hoặc không khí cưỡng bức. Tốc độ làm mát khóa các tính chất cơ học và ngăn ngừa sự biến dạng khi kim loại đông cứng lại. Tốc độ làm nguội phải được kiểm soát chặt chẽ để đáp ứng các yêu cầu về tính khí cụ thể.
Bước 7: Cắt ở bảng Runout: Vì phần đùn nổi lên dưới dạng một chiều dài liên tục nên nó phải được cắt. Một quy trình cắt nóng sẽ cắt biên dạng thành các độ dài có thể quản lý được khi nó thoát khỏi máy ép, cho phép nó được chuyển sang trạm tiếp theo mà không làm gián đoạn chu kỳ ép.
Bước 8: Làm mát và kéo giãn cơ học: Các vật liệu ép đùn đã cắt được chuyển sang giường làm mát. Sau khi được làm nguội đến nhiệt độ phòng, chúng sẽ được kéo căng một cách cơ học. Dụng cụ kẹp giữ cả hai đầu và một xi lanh thủy lực kéo biên dạng vượt qua điểm chảy dẻo của nó (thường là độ giãn 1-2%). Điều này làm giảm ứng suất dư bên trong được tạo ra trong quá trình ép và điều chỉnh độ thẳng của kích thước.
Bước 9: Cắt chính xác theo chiều dài hoàn thiện: Sau khi kéo căng, các biên dạng sẽ được chuyển đến trạm cưa. Máy cưa đĩa tốc độ cao cắt các biên dạng đã kéo căng theo chiều dài chính xác do khách hàng chỉ định, chuẩn bị cho quá trình xử lý nhiệt cuối cùng.
Bước 10: Ủ và lão hóa nhiệt (nhân tạo so với tự nhiên): Bước cuối cùng bao gồm xử lý nhiệt có kiểm soát trong lò lão hóa. Tùy thuộc vào nhiệt độ yêu cầu (chẳng hạn như T4, T5 hoặc T6), quá trình này kết tủa các nguyên tố hợp kim để khóa cường độ năng suất và độ cứng cuối cùng của nhôm. Ví dụ, T6 yêu cầu giữ kim loại ở nhiệt độ khoảng 350°F trong 8 giờ.
Các kỹ sư chỉ định nhôm ép đùn vì nó giải quyết đồng thời nhiều vấn đề cơ học và môi trường. Các đặc tính vật liệu của nhôm kết hợp với khả năng ép đùn hình học tự do tạo nên một giải pháp sản xuất rất linh hoạt.
Nhôm mang lại tính toàn vẹn về cấu trúc tương đương với thép nhưng chỉ bằng một phần ba trọng lượng. Tỷ lệ sức mạnh trên trọng lượng đặc biệt này giúp tối đa hóa khả năng chịu tải trong vận chuyển và cải thiện hiệu quả sử dụng năng lượng trong nhiều ứng dụng công nghiệp khác nhau. Máy móc hạng nặng, khung ô tô và các bộ phận hàng không vũ trụ phụ thuộc rất nhiều vào đặc tính này để đáp ứng các mục tiêu trọng lượng nghiêm ngặt mà không làm giảm khả năng chịu tải.
Nhôm tự nhiên tạo thành một lớp oxit bảo vệ cực nhỏ khi tiếp xúc với oxy. Lớp tự phục hồi này mang lại khả năng chống ăn mòn tuyệt vời, bảo vệ các thành phần kết cấu ngay cả trong môi trường khắc nghiệt hoặc ăn mòn mà không cần lớp phủ bổ sung. Nếu bề mặt bị trầy xước, lớp oxit sẽ cải tổ ngay lập tức, ngăn chặn rỉ sét ảnh hưởng đến tính toàn vẹn cấu trúc của bộ phận.

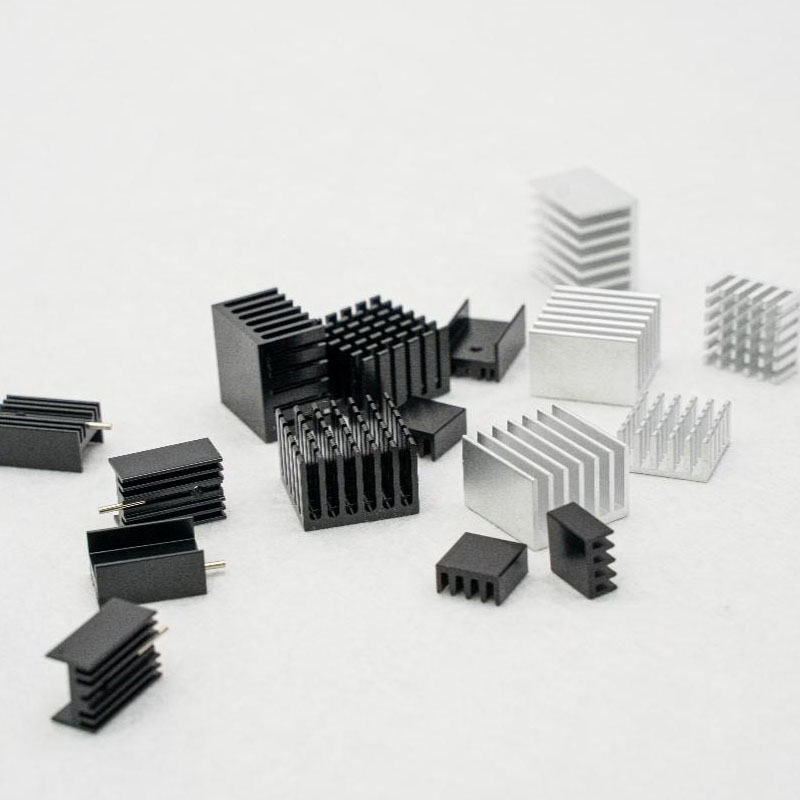

Nhôm ép đùn có tính dẫn điện cao, khiến nó trở thành lựa chọn hàng đầu cho bộ tản nhiệt, thanh cái và các bộ phận truyền tải điện. Nó tản nhiệt và dẫn điện một cách hiệu quả, vượt trội hơn nhiều lựa chọn thay thế nặng hơn. Quá trình ép đùn cho phép tạo ra các hình dạng vây phức tạp nhằm tối đa hóa diện tích bề mặt để tản nhiệt.
Nhôm có thể tái chế vô hạn. Quá trình tái chế vẫn giữ được tất cả các đặc tính luyện kim trong khi yêu cầu năng lượng ít hơn 95% so với sản xuất nhôm sơ cấp. Điều này mang lại lợi ích đáng kể về môi trường và chi phí, hỗ trợ nền kinh tế tuần hoàn bền vững. Phế liệu từ quá trình ép đùn thường được nấu chảy và đúc lại thành phôi mới.
Quá trình ép đùn mang lại sự linh hoạt trong thiết kế. Các kỹ sư có thể thiết kế các biên dạng đặt vật liệu chính xác ở nơi yêu cầu tải trọng kết cấu, loại bỏ trọng lượng không cần thiết và tích hợp nhiều chức năng vào một bộ phận duy nhất. Các trùm vít, khớp nối vừa khít và bản lề lồng vào nhau có thể được ép đùn trực tiếp vào biên dạng, giảm thời gian lắp ráp và số lượng bộ phận.
Tài sản | Nhôm (6061-T6) | Thép nhẹ (A36) | Lợi thế |
|---|---|---|---|
Mật độ (g/cm³) | 2.70 | 7.85 | Nhôm nặng khoảng 1/3 trọng lượng của thép. |
Sức mạnh năng suất (MPa) | 276 | 250 | Sức mạnh tương đương, tỷ lệ sức mạnh trên trọng lượng vượt trội. |
Độ dẫn nhiệt (W/m·K) | 167 | 50 | Nhôm tản nhiệt nhanh hơn gấp 3 lần. |
Kháng ăn mòn | Cao (Tự thụ động) | Thấp (Yêu cầu lớp phủ) | Nhôm tồn tại trong môi trường khắc nghiệt không được xử lý. |
Thiết kế để ép đùn đòi hỏi phải nắm vững động lực dòng chảy kim loại. Cấu hình được thiết kế kém sẽ gây ra hiện tượng khuôn bị mòn không đồng đều, tốc độ ép chậm và tỷ lệ phế liệu cao. Việc tuân thủ các nguyên tắc Thiết kế để sản xuất (DFM) đảm bảo hồ sơ có thể được sản xuất một cách hiệu quả và chính xác.
Hồ sơ được phân loại là rắn, nửa rỗng hoặc rỗng. Cấu hình rắn là loại đơn giản nhất và tiết kiệm chi phí nhất để sản xuất. Cấu hình rỗng yêu cầu khuôn cửa sổ phức tạp, làm tăng chi phí dụng cụ nhưng giảm đáng kể trọng lượng vật liệu và cho phép các kênh bên trong. Biên dạng bán rỗng có các khoảng trống được bao bọc một phần với tỷ lệ lưỡi cao, có thể gây áp lực lớn lên dụng cụ khuôn trong quá trình ép đùn.
Độ dày thành tối thiểu phụ thuộc rất nhiều vào kích thước hợp kim và biên dạng đã chọn. Khi thiết kế, tránh sự chuyển tiếp đột ngột giữa các bức tường dày và mỏng. Độ dày thành không đồng đều dẫn đến làm mát không đồng đều, có thể gây ra các vết lõm, cong vênh và mất ổn định kích thước. Nguyên tắc chung là giữ sự thay đổi độ dày của tường theo tỷ lệ 2:1. Nếu bức tường dày gặp bức tường mỏng, hãy sử dụng bán kính rộng để dễ dàng chuyển đổi và thúc đẩy dòng kim loại đồng đều.
Kích thước vòng tròn bao quanh (CCD) là vòng tròn nhỏ nhất bao quanh hoàn toàn mặt cắt ngang của biên dạng. CCD chỉ ra kích thước máy ép cần thiết. Việc thiết kế các cấu hình vượt quá công suất máy ép 8 inch hoặc 10 inch tiêu chuẩn sẽ hạn chế các lựa chọn nhà cung cấp của bạn và tăng chi phí sản xuất. CCD lớn hơn yêu cầu phôi lớn hơn và máy ép có trọng tải cao hơn để đẩy kim loại qua khuôn.
Dung sai tiêu chuẩn của ngành áp dụng cho hầu hết các sản phẩm ép đùn, nhưng có thể đạt được dung sai chính xác bằng thiết kế khuôn và kiểm soát quy trình cẩn thận. Thiết kế biên dạng cũng tác động đến khả năng hiển thị của dây chuyền ép đùn, điều này quyết định mức độ chuẩn bị cần thiết cho quá trình hoàn thiện thứ cấp như anodizing. Các bề mặt phẳng lớn có xu hướng xuất hiện các đường khuôn nhỏ; thêm mão răng hoặc răng cưa nhẹ có thể che đi những khuyết điểm này.
Giữ độ dày thành đồng đều nhất có thể để tránh cong vênh trong giai đoạn tôi.
Sử dụng bán kính tiêu chuẩn (tối thiểu 0,015 inch) trên tất cả các góc nhọn để tránh làm vỡ khuôn.
Hạn chế các rãnh sâu, hẹp (tỷ lệ lưỡi cao) để giảm nguy cơ hỏng dụng cụ.
Thiết kế các biên dạng đối xứng khi có thể để đảm bảo dòng kim loại cân bằng qua khuôn.
Việc lựa chọn phương pháp sản xuất phù hợp đòi hỏi phải so sánh chất thải vật liệu, chi phí dụng cụ và tốc độ sản xuất. Quá trình ép đùn vượt trội trong các ứng dụng cụ thể nhưng phải được đánh giá dựa trên quá trình gia công, đúc và tạo hình.
Quá trình ép đùn tự hào có tỷ lệ mua để bay vượt trội, nghĩa là ít lãng phí vật liệu hơn so với gia công một bộ phận từ một khối rắn. Ép đùn là sự lựa chọn ưu việt cho các mặt cắt liên tục và khối lượng lớn. Tuy nhiên, gia công CNC vẫn cần thiết để tạo ra các hình học 3D phức tạp không thể ép đùn được. Thông thường, quá trình ép đùn được sử dụng để tạo ra hình dạng gần như lưới, sau đó được gia công CNC nhẹ để thêm các tính năng cụ thể như lỗ chéo hoặc túi, kết hợp hiệu quả ép đùn với độ chính xác của gia công.
Đúc khuôn đòi hỏi khuôn thép đắt tiền và thời gian thực hiện lâu hơn. Dụng cụ ép đùn rẻ hơn đáng kể và sản xuất nhanh hơn. Hơn nữa, quá trình ép đùn sẽ tránh được các vấn đề về độ xốp bên trong thường gặp khi đúc khuôn, dẫn đến các bộ phận chắc chắn hơn đáng kể dưới tải trọng kéo. Đúc khuôn phù hợp hơn với các hình dạng 3D phi tuyến tính phức tạp, trong khi ép đùn chiếm ưu thế trong các thành phần cấu trúc tuyến tính.
Tạo hình cuộn có hiệu quả cao đối với các hình dạng có thành mỏng, đồng nhất nhưng đòi hỏi chi phí thiết lập cao và khối lượng sản xuất lớn để phù hợp với việc sử dụng dụng cụ. Việc ép đùn được ưu tiên rất nhiều đối với các cấu hình phức tạp, nhiều ngăn. Nó cho phép thay đổi độ dày thành và các tính năng phức tạp bên trong mà việc tạo hình cuộn không thể đạt được. Tạo hình cuộn được giới hạn ở việc uốn tấm kim loại, trong khi ép đùn sẽ đẩy kim loại rắn thành các mặt cắt ngang hoàn toàn mới.
Phương pháp sản xuất | Chi phí dụng cụ | Thời gian dẫn | Khả năng hình học | Chất thải vật liệu |
|---|---|---|---|---|
Đùn nhôm | Thấp ($500 - $3.000) | 3 - 6 tuần | Mặt cắt 2D phức tạp, khoảng trống bên trong | Thấp |
Gia công CNC | Không có (Chỉ cố định) | 1 - 3 tuần | Hình học 3D phức tạp | Cao |
Đúc chết | Cao ($10.000+) | 8 - 12 tuần | Hình dạng 3D phức tạp, tường mỏng | Thấp |
tạo hình cuộn | Trung bình đến cao | 6 - 10 tuần | Profile vách mỏng đơn giản, đồng nhất | Thấp |
Hợp kim bạn chỉ định quyết định tốc độ ép, tuổi thọ khuôn và các tính chất cơ học cuối cùng của bộ phận. Không phải tất cả các hợp kim nhôm đều có thể được ép đùn hiệu quả.
Hợp kim dòng 6000 là đặc trưng của ngành công nghiệp ép đùn. Hợp kim 6063 mang lại bề mặt hoàn thiện vượt trội và khả năng ép đùn cao, khiến nó trở nên lý tưởng cho việc sử dụng trong kiến trúc và tản nhiệt. Hợp kim 6061 cung cấp cường độ năng suất cao hơn cho các ứng dụng kết cấu, mặc dù nó đùn chậm hơn và mài mòn khuôn nhanh hơn. Hợp kim 6005A đóng vai trò như một giải pháp thay thế linh hoạt ở mặt đất trung gian, mang lại khả năng ép đùn tốt hơn 6061 với độ bền tương đương.
Hợp kim cứng thường được dành riêng cho các ứng dụng hàng không vũ trụ và quốc phòng đòi hỏi độ bền cực cao. Tuy nhiên, các hợp kim này thể hiện thực tế sản xuất: chúng yêu cầu trọng tải ép cao hơn nhiều, tốc độ đùn chậm hơn và gây ra sự mài mòn khuôn nhanh hơn, làm tăng đáng kể chi phí đơn vị. Các hợp kim như 7075 không thể được ép đùn thành các hình dạng rỗng phức tạp do yêu cầu áp suất rất lớn, hạn chế chúng ở dạng rắn đơn giản hơn.
Đối tác ép đùn của bạn phải có sẵn thiết bị và hệ thống kiểm soát chất lượng phù hợp. Sự không phù hợp giữa thiết kế hồ sơ của bạn và khả năng ép của nhà cung cấp sẽ dẫn đến sai sót về kích thước và trì hoãn sản xuất.
Đánh giá một nhà sản xuất dựa trên kích thước máy ép, phạm vi trọng tải và khả năng đường kính phôi của họ. Đảm bảo thiết bị của họ phù hợp với yêu cầu CCD của dự án của bạn. Cấu hình 10 inch không thể được đẩy trên máy ép 7 inch. Xác minh rằng nhà cung cấp có trọng tải phù hợp để đẩy hợp kim cụ thể của bạn qua hình dạng khuôn được yêu cầu.
Hợp tác với các máy đùn thiết kế và cắt khuôn riêng của họ mang lại những lợi thế khác biệt. Công cụ nội bộ cho phép chu kỳ lặp lại nhanh hơn, kiểm soát chất lượng chặt chẽ hơn đối với cấu hình khuôn và giảm rủi ro sở hữu trí tuệ so với việc tạo khuôn gia công. Khi khuôn cần chỉnh sửa (thử khuôn), một cửa hàng dụng cụ nội bộ có thể điều chỉnh theo giờ thay vì theo ngày.
Xác minh rằng nhà cung cấp duy trì các chứng nhận cần thiết như ISO 9001 hoặc AS9100. Các giao thức thử nghiệm mạnh mẽ là cần thiết cho các ứng dụng có độ tin cậy cao. Tìm kiếm phép đo phổ để biết thành phần hợp kim, kiểm tra độ bền kéo cho các tính chất cơ học và máy đo tọa độ (CMM) để biết độ chính xác về kích thước. Yêu cầu xem kế hoạch kiểm soát chất lượng và báo cáo kiểm tra bài viết đầu tiên (FAI) của họ.
Chọn một nhà cung cấp có khả năng xử lý các hoạt động thứ cấp nội bộ. Các khả năng như định tuyến CNC, anodizing, sơn tĩnh điện và tích hợp quản lý nhiệt giúp loại bỏ sự chậm trễ của chuỗi cung ứng của nhiều nhà cung cấp và giảm xung đột về hậu cần tổng thể. Việc chuyển các sản phẩm ép đùn thô đến một xưởng máy riêng biệt và sau đó đến một bộ phận anodizer riêng biệt sẽ gây ra chi phí vận chuyển lớn và các điểm mù trong kiểm soát chất lượng.
Để triển khai thành công các bộ phận ép đùn vào dòng sản phẩm của mình, bạn phải điều chỉnh các thiết kế kỹ thuật của mình phù hợp với thực tế vật lý của máy ép đùn. Hãy làm theo các bước tiếp theo sau để chuyển dự án của bạn từ ý tưởng sang sản xuất:
Hoàn thiện các mô hình CAD của bạn và tính toán Kích thước vòng tròn bao quanh (CCD) chính xác để xác định các yêu cầu về máy in.
Xem lại tất cả độ dày của tường và bán kính góc để đảm bảo tuân thủ các nguyên tắc DFM ép đùn tiêu chuẩn.
Soạn thảo Yêu cầu báo giá (RFQ) toàn diện nêu chi tiết các dự báo khối lượng hàng năm, các yêu cầu về hợp kim và nhiệt độ cụ thể cũng như các hoạt động thứ cấp bắt buộc.
Kiểm tra các nhà cung cấp tiềm năng dựa trên khả năng tạo dụng cụ nội bộ của họ và căn chỉnh trọng tải máy ép.
Đáp: Chi phí dụng cụ tương đối thấp, thường dao động từ 500 USD đến 3.000 USD. Giá chính xác phụ thuộc vào độ phức tạp, kích thước của cấu hình và nó là hình dạng đặc hay rỗng cần khuôn cửa nóc.
A: Độ dày thành tối thiểu phụ thuộc vào hợp kim và kích thước hồ sơ. Đối với cấu hình 6063 tiêu chuẩn, nó thường nằm trong khoảng từ 0,040" đến 0,060". Hợp kim cứng hơn yêu cầu thành tối thiểu dày hơn để ép đùn thành công.
Đáp: Thời gian thực hiện tiêu chuẩn cho việc tạo khuôn tùy chỉnh và chạy mẫu ban đầu thường là từ 3 đến 6 tuần, tùy thuộc vào lượng tồn đọng hiện tại của nhà cung cấp và độ phức tạp của thiết kế khuôn.
Trả lời: Nhiệt độ T5 có nghĩa là cấu hình được làm mát từ nhiệt độ ép đùn và sau đó được lão hóa nhân tạo trong lò. Tính khí T6 bao gồm giải pháp xử lý nhiệt nghiêm ngặt hơn, làm nguội nhanh và lão hóa nhân tạo để đạt được sức mạnh tối đa.
A: Có, đặc biệt là hợp kim dòng 6000. Tuy nhiên, hàn gây ra sự mất mát cục bộ về nhiệt độ và độ bền trong vùng chịu ảnh hưởng của nhiệt, điều này phải được tính đến trong thiết kế kết cấu.
Trả lời: Các khuyết tật bề mặt thường do hao mòn khuôn, nhiệt độ phôi không phù hợp, tốc độ đùn quá mức hoặc tạp chất bên trong phôi nhôm. Kiểm soát quy trình nghiêm ngặt là cần thiết để duy trì chất lượng bề mặt.
