Tại sao đúc nhôm tốt cho sản xuất hàng loạt?

Việc mở rộng quy mô sản xuất linh kiện kim loại đặt ra một thách thức kỹ thuật riêng biệt: duy trì dung sai kích thước nghiêm ngặt trong khi tích cực giảm chi phí trên mỗi đơn vị ở khối lượng lớn. Các phương pháp khối lượng thấp như gia công CNC có độ chính xác vượt trội nhưng nhanh chóng trở thành điểm nghẽn khi nhu cầu sản xuất tăng lên. Bản chất trừ của gia công dẫn đến lãng phí vật liệu đáng kể, thời gian chu kỳ kéo dài và chi phí lao động cao, khiến nó không bền vững đối với hoạt động sản xuất hàng nghìn hoặc hàng triệu đơn vị.

Để khắc phục những hạn chế này, các nhà sản xuất chuyển sang quy trình phun kim loại ở áp suất cao. Cách tiếp cận này đóng vai trò là tiêu chuẩn công nghiệp để sản xuất các bộ phận kim loại khối lượng lớn, đưa ra lộ trình đã được chứng minh để mở rộng quy mô mà không ảnh hưởng đến tính toàn vẹn của bộ phận. Bằng cách bơm kim loại nóng chảy vào khuôn thép cứng dưới áp suất lớn, quy trình này hợp nhất các cụm lắp ráp phức tạp thành các bộ phận đơn lẻ, giảm thời gian chu kỳ xuống chỉ còn vài giây và giảm đáng kể lãng phí vật liệu. Bài viết này cung cấp đánh giá kỹ thuật về khả năng kinh tế, khả năng kỹ thuật và thực tế triển khai của phương pháp sản xuất này, giúp các nhóm kỹ thuật xác định thời điểm đó là lựa chọn phù hợp cho dây chuyền sản xuất của họ.

Key Takeaways

• ROI phụ thuộc vào khối lượng: Chi phí dụng cụ ban đầu cao được bù đắp bằng chi phí trên mỗi đơn vị cực kỳ thấp, khiến quy trình này thường chỉ khả thi về mặt kinh tế trên ngưỡng sản xuất 5.000–10.000 đơn vị.

• Hiệu suất gần như hình dạng lưới: Quy trình này tạo ra các hình dạng phức tạp và thành mỏng với dung sai chặt chẽ, giảm đáng kể—mặc dù không phải lúc nào cũng loại bỏ—nhu cầu gia công thứ cấp.

• Hiệu suất vật liệu: Các bộ phận đúc bằng nhôm mang lại tỷ lệ cường độ trên trọng lượng tối ưu, độ dẫn nhiệt tuyệt vời và độ ổn định kích thước cao trong các điều kiện môi trường khác nhau.

• Bề mặt hoàn thiện vượt trội: Chất lượng bề mặt ngoài khuôn đặc biệt mịn và không tì vết, giảm thiểu nhu cầu xử lý hậu kỳ thẩm mỹ so với các phương pháp đúc thay thế.

• Ràng buộc về thiết kế: Việc triển khai thành công đòi hỏi phải tuân thủ nghiêm ngặt các nguyên tắc Thiết kế cho khả năng sản xuất (DFM), vì một số hình dạng "đơn giản" nhất định có thể khó tạo ra một cách đáng ngạc nhiên nếu không có khiếm khuyết như độ xốp.

Tính kinh tế của việc đúc khuôn trong sản xuất khối lượng lớn

Để hiểu được động lực tài chính của hoạt động sản xuất số lượng lớn đòi hỏi phải phân tích rõ ràng chi phí vốn so với chi phí hoạt động. Rào cản chính để gia nhập Die Casting là khoản đầu tư trả trước đáng kể cần thiết cho công cụ. Khuôn thép cứng phải được gia công chính xác để chịu được áp lực cơ học và nhiệt độ cực cao. Tuy nhiên, một khi khuôn được xác nhận, chi phí vận hành trên mỗi đơn vị sẽ giảm mạnh. Điểm hòa vốn đối với gia công CNC thường xảy ra trong khoảng từ 5.000 đến 10.000 đơn vị. Vượt quá ngưỡng này, chi phí dụng cụ được khấu hao trở nên không đáng kể, đồng thời nguyên liệu thô và thời gian chu kỳ nhanh sẽ quyết định chi phí bộ phận cuối cùng, dẫn đến tiết kiệm lớn trong vòng đời sản phẩm.

Tốc độ thông lượng là khi quá trình này thực sự vượt xa các phương pháp sản xuất thay thế. Cơ khí dựa vào việc phun áp suất cao, sau đó làm nguội nhanh bên trong khoang khuôn. Vì nhôm truyền nhiệt hiệu quả nên kim loại đông đặc gần như ngay lập tức. Thời gian chu kỳ thường được đo bằng giây thay vì số phút hoặc số giờ cần thiết để gia công. Tốc độ quay vòng nhanh chóng này cho phép các cơ sở sản xuất hàng nghìn bộ phận mỗi tuần từ một khuôn duy nhất. Quá trình sản xuất tốc độ cao như vậy trực tiếp rút ngắn thời gian đưa sản phẩm ra thị trường và cho phép các công ty phản ứng linh hoạt trước những nhu cầu tăng đột biến mà không cần mở rộng quy mô xưởng máy của họ.

Tuổi thọ dụng cụ là một yếu tố kinh tế quan trọng khác. Một khuôn thép được thiết kế tốt dùng cho hợp kim nhôm thường có độ bền từ 50.000 đến 100.000 bức ảnh trước khi cần phải tân trang lại. Tuổi thọ chính xác phụ thuộc nhiều vào hợp kim cụ thể được sử dụng, độ phức tạp của hình dạng bộ phận và nhiệt độ vận hành. Bảo trì định kỳ là bắt buộc để ngăn ngừa các vấn đề như chớp lửa—nơi kim loại thấm vào giữa các nửa khuôn—và sự lệch chiều do mỏi nhiệt và xói mòn. Lập ngân sách cho việc bảo trì khuôn định kỳ đảm bảo chất lượng bộ phận ổn định và kéo dài tuổi thọ tổng thể của khoản đầu tư vốn.

Để tối đa hóa tuổi thọ của khoản đầu tư vào dụng cụ của bạn, hãy thực hiện lịch bảo trì nghiêm ngặt. Dưới đây là các quy trình tiêu chuẩn mà chúng tôi tuân theo tại xưởng:

1. Kiểm tra khoang khuôn để kiểm tra nhiệt và các vết nứt nhỏ sau mỗi 10.000 lần chụp.

2. Làm sạch và bôi trơn các chốt đẩy hàng ngày để tránh bị mòn và dính các bộ phận.

3. Xác minh sự thẳng hàng của các nửa khuôn để tránh tạo ra tia lửa dọc theo đường phân khuôn.

4. Theo dõi tốc độ dòng chảy của đường làm mát để đảm bảo điều chỉnh nhiệt đồng đều trên toàn bộ dụng cụ.

Ưu điểm kỹ thuật của các bộ phận đúc nhôm

Độ chính xác là đặc trưng của phun kim loại áp suất cao. Quá trình này thường xuyên đạt được dung sai tiêu chuẩn là ± 0,002 inch mỗi inch, vượt qua hầu như bất kỳ phương pháp đúc sản xuất hàng loạt nào khác. Áp suất cực lớn ép kim loại nóng chảy vào từng chi tiết cực nhỏ của khoang khuôn, đảm bảo độ trung thực cao cho mô hình CAD gốc. Độ chính xác về kích thước này cho phép các kỹ sư tự tin thiết kế các bộ phận giao phối phức tạp, biết rằng tính toàn vẹn và độ vừa vặn của cấu trúc sẽ duy trì nhất quán qua hàng chục nghìn chu kỳ sản xuất.

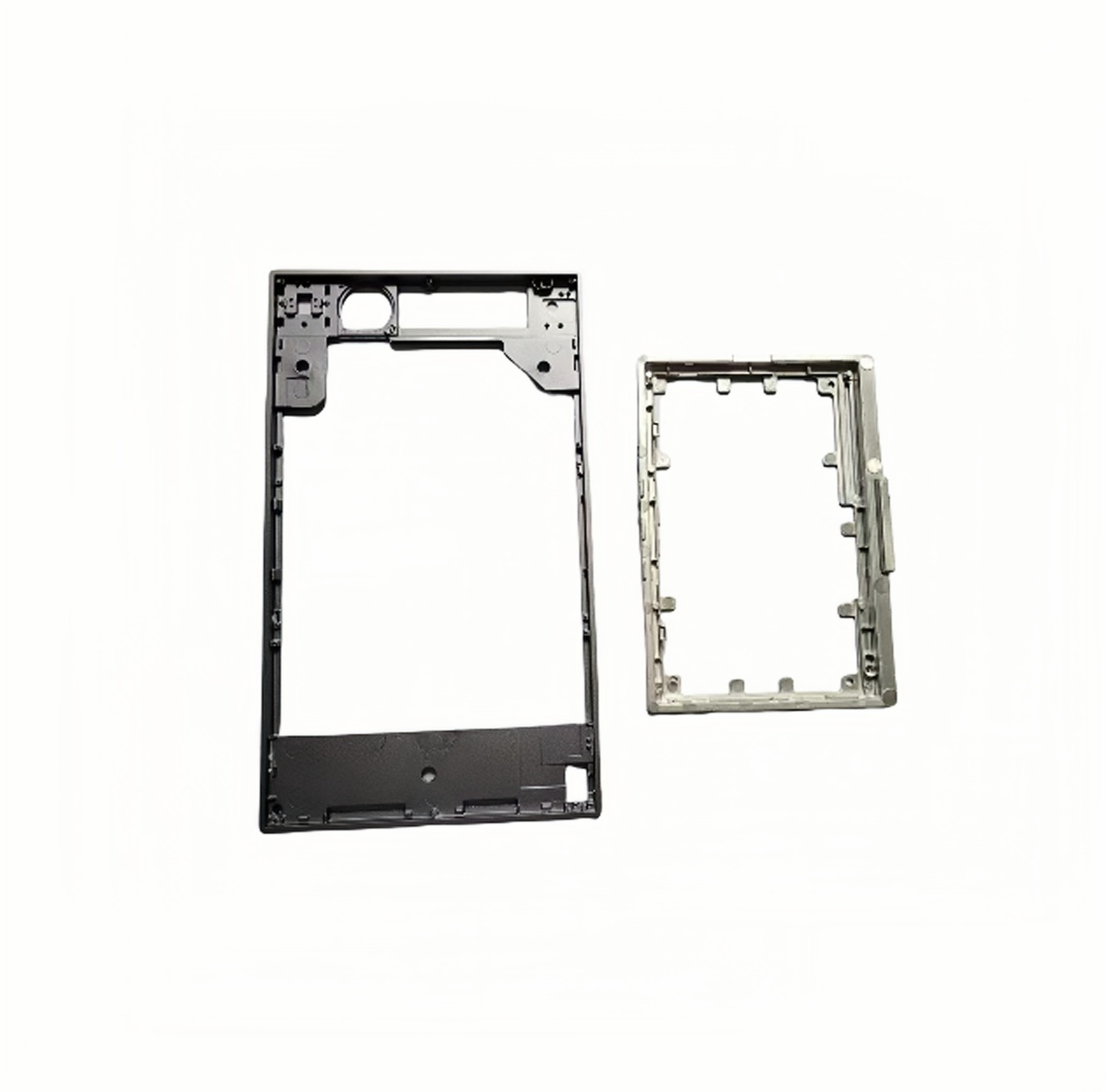

Khả năng đúc các hình dạng phức tạp và thành mỏng thay đổi đáng kể cách các kỹ sư tiếp cận thiết kế sản phẩm. Thay vì thiết kế các cụm lắp ráp nhiều bộ phận yêu cầu hàn, tán đinh hoặc buộc chặt, các nhóm có thể hợp nhất các tính năng này thành các Bộ phận đúc khuôn nhôm duy nhất . Quá trình này có thể thoải mái đạt được độ dày thành thấp tới 0,040 inch (1 mm) trong khi vẫn duy trì độ cứng kết cấu. Khả năng này đặc biệt có giá trị trong các ngành mà hạn chế về không gian và giảm trọng lượng là rất quan trọng, vì nó giúp loại bỏ các điểm cồng kềnh và hư hỏng liên quan đến ốc vít cơ học.

Ra khỏi khuôn, bề mặt hoàn thiện đặc biệt mịn và hầu như không có tì vết. Không giống như đúc cát, để lại kết cấu thô, dạng hạt cần phải mài nhiều, phun áp suất cao vào thép đánh bóng tạo ra một bộ phận sẵn sàng cho nhiều ứng dụng sử dụng cuối. Chất lượng bề mặt vốn có này giúp giảm thiểu nhu cầu xử lý hậu kỳ thẩm mỹ tốn kém và tốn thời gian. Khi cần có lớp phủ bảo vệ hoặc thẩm mỹ cụ thể, bề mặt nền nhẵn sẽ đảm bảo độ bám dính tuyệt vời và vẻ ngoài đồng đều.

Đặc tính vật liệu nâng cao hơn nữa tiện ích của các thành phần này. Các hợp kim phổ biến như A380, A360 và A383 có tỷ lệ độ bền trên trọng lượng vượt trội. Chúng vốn nhẹ nhưng đủ chắc chắn để xử lý tải trọng cơ học đáng kể. Ngoài ra, các hợp kim này còn có tính dẫn nhiệt tuyệt vời, khả năng chống ăn mòn tự nhiên và khả năng che chắn EMI/RFI vốn có. Những đặc điểm này làm cho chúng không thể thiếu trong các ứng dụng ô tô, trong đó việc giảm trọng lượng xe là điều tối quan trọng và trong vỏ thiết bị điện tử, nơi bắt buộc phải tản nhiệt và chống nhiễu tín hiệu.

Thực tế của quá trình xử lý hậu kỳ: Gia công có còn cần thiết không?

Một quan niệm sai lầm phổ biến trong sản xuất là việc đúc kim loại sẽ tạo ra các bộ phận hoàn thiện hoàn chỉnh trực tiếp từ khuôn. Trong thực tế, quá trình này được xác định tốt nhất là có dạng gần như hình lưới. Trong khi hình học khối, các khoang bên trong và biên dạng bên ngoài được hình thành với độ chính xác cao, một số yêu cầu chức năng nhất định vượt quá khả năng của bất kỳ phương pháp đúc nào. Nhận biết sự khác biệt giữa dạng lưới và dạng gần dạng lưới là rất quan trọng để lập kế hoạch sản xuất và ước tính chi phí chính xác.

Gia công CNC thứ cấp trở nên bắt buộc khi các tính năng cụ thể yêu cầu dung sai chặt chẽ hơn khả năng đúc có thể cung cấp. Ví dụ: các luồng đã khai thác không thể được đúc trực tiếp và phải được khoan và khai thác sau khi đẩy. Các bề mặt tiếp xúc cực kỳ chính xác, chẳng hạn như các bề mặt cần thiết cho vòng đệm chất lỏng hoặc khối động cơ, yêu cầu thao tác mài nhanh để đảm bảo độ phẳng hoàn hảo. Tương tự, các đặc điểm cắt xén sẽ giữ bộ phận trong khuôn hoặc các khớp ổ trục đòi hỏi độ đồng tâm cực cao, đòi hỏi các thao tác trừ thứ cấp. Mục tiêu là đúc 95% bộ phận và chỉ sử dụng máy 5% quan trọng.

Sự sẵn sàng của bề mặt là một yếu tố khác trong quá trình xử lý hậu kỳ. Mặc dù lớp hoàn thiện ngoài khuôn rất mịn nhưng nhiều ứng dụng yêu cầu xử lý bề mặt bổ sung để nâng cao độ bền hoặc tính thẩm mỹ. Bề mặt tự nhiên dễ dàng chấp nhận nhiều loại hoàn thiện khác nhau. Sơn tĩnh điện mang lại vẻ ngoài bền bỉ, có màu sắc phù hợp cho hàng tiêu dùng và thiết bị công nghiệp. Anodizing tăng cường khả năng chống ăn mòn và độ cứng bề mặt, mặc dù hàm lượng silicon cao trong một số hợp kim đúc có thể ảnh hưởng đến vẻ ngoài thẩm mỹ của lớp anodized. Lớp phủ chuyển hóa cromat thường được áp dụng để cải thiện độ bám dính của sơn và cung cấp lớp nền chống ăn mòn.

• Khoan và khai thác cho ốc vít ren.

• Phay chính xác cho các rãnh vòng chữ O và vòng đệm chất lỏng.

• Hoạt động nhàm chán cho các tạp chí vòng bi có dung sai chặt chẽ.

• Làm mờ rung để loại bỏ các cạnh sắc dọc theo đường phân khuôn.

Đánh giá quá trình đúc khuôn so với các phương pháp sản xuất thay thế

Khi lựa chọn quy trình sản xuất, các kỹ sư phải cân nhắc các yêu cầu cụ thể của dự án với khả năng của các phương pháp khác nhau. So sánh việc đúc áp suất cao với gia công CNC làm nổi bật sự tương phản rõ rệt về khả năng mở rộng và sử dụng vật liệu. Gia công CNC là gia công trừ, khắc một bộ phận từ phôi rắn, dẫn đến lãng phí vật liệu đáng kể. Nó rất linh hoạt và lý tưởng cho việc tạo mẫu hoặc chạy khối lượng thấp mà chi phí dụng cụ không thể chấp nhận được. Ngược lại, đúc là một quy trình kiểu phụ gia liên quan đến hiệu quả vật liệu; kim loại nóng chảy được đặt chính xác ở nơi cần thiết. Nó chiếm ưu thế trong các tình huống sản xuất hàng loạt trong đó tốc độ sản xuất và chất thải vật liệu tối thiểu lớn hơn khoản đầu tư công cụ ban đầu.

So sánh phun áp suất cao với đúc cát và đúc mẫu chảy cho thấy những ưu điểm khác biệt về thời gian chu kỳ và chất lượng bề mặt. Đúc cát là phương pháp tuyệt vời cho các bộ phận lớn, nặng và sản xuất khối lượng thấp vì dụng cụ không tốn kém, nhưng nó có thời gian chu kỳ chậm, độ chính xác kích thước kém và bề mặt hoàn thiện thô. Đúc mẫu chảy mang lại độ chính xác tuyệt vời và có thể xử lý kim loại đen, nhưng quy trình gồm nhiều bước tốn nhiều công sức và chậm. Phun áp suất cao mang lại tốc độ sản xuất vượt trội, độ mịn bề mặt chưa từng có và dung sai ổn định, khiến nó trở thành lựa chọn rõ ràng cho các bộ phận kim loại nhẹ, khối lượng lớn.

Sự lựa chọn giữa đúc kim loại và ép phun nhựa thường phụ thuộc vào các yêu cầu về cơ học và nhiệt. Cả hai quy trình đều sử dụng các nguyên tắc phun áp suất cao tương tự nhau và yêu cầu đầu tư đáng kể vào công cụ. Tuy nhiên, các bộ phận kim loại có khả năng chịu nhiệt vượt trội hơn rất nhiều, cho phép chúng hoạt động trong môi trường nhiệt độ cao, nơi nhựa sẽ nóng chảy hoặc biến dạng. Kim loại cũng mang lại độ cứng cơ học cao hơn, khả năng chống va đập và chất lượng sản phẩm cao cấp hơn. Đúc phun nhựa được ưu tiên hơn khi giảm trọng lượng cực lớn, cách điện hoặc chi phí linh kiện rất thấp là những động lực chính, miễn là nhu cầu cơ học thấp.

Rủi ro triển khai và thiết kế cho khả năng sản xuất (DFM)

Bất chấp những ưu điểm của nó, việc đúc kim loại áp suất cao tiềm ẩn những rủi ro triển khai cố hữu cần được quản lý thông qua kỹ thuật cẩn thận. Rủi ro nổi bật nhất là bẫy khí và độ xốp co ngót. Bởi vì kim loại nóng chảy được bơm vào với tốc độ cao, không khí có thể bị mắc kẹt trong khoang khuôn, tạo thành những khoảng trống cực nhỏ trong phần đông đặc. Độ xốp co ngót xảy ra khi kim loại nguội đi và co lại. Các chiến lược giảm thiểu bao gồm đúc có hỗ trợ chân không để sơ tán không khí trước khi phun, thiết kế cổng và đường dẫn tỉ mỉ để kiểm soát dòng kim loại và vị trí chiến lược của các giếng tràn để thu giữ kim loại hỗn loạn chứa đầy không khí bên ngoài hình dạng bộ phận chính.

Việc thiết kế cho quá trình này đòi hỏi phải điều hướng các ràng buộc phản trực giác. Một khối kim loại dày, rắn có vẻ đơn giản để chế tạo, nhưng khi đúc, các mặt cắt dày nguội dần, dẫn đến độ xốp bên trong nghiêm trọng và các vết lõm bề mặt. Ngược lại, các cấu trúc phức tạp sử dụng thành mỏng được hỗ trợ bởi các gân bên trong sẽ dễ đúc hơn nhiều. Chúng nguội đi nhanh chóng và đồng đều, tạo ra các bộ phận bền hơn, không có khuyết tật. Việc tuân thủ nghiêm ngặt các quy tắc DFM là bắt buộc. Các kỹ sư phải duy trì độ dày thành đồng đều trong toàn bộ bộ phận, kết hợp các góc dự thảo rộng rãi để cho phép đẩy ra khỏi khuôn dễ dàng và áp dụng bán kính thích hợp cho tất cả các góc bên trong và bên ngoài để ngăn chặn sự tập trung ứng suất và thúc đẩy dòng chảy kim loại trơn tru.

Thời gian thực hiện công cụ có rủi ro về thời gian đáng kể. Việc tạo, làm cứng và xác nhận một khuôn thép phức tạp thường mất từ ​​4 đến 12 tuần. Sau khi công cụ được cắt, việc sửa đổi sẽ đặc biệt khó khăn, tốn thời gian và tốn kém. Việc thêm vật liệu vào khuôn đòi hỏi phải hàn và gia công lại, điều này có thể ảnh hưởng đến tính toàn vẹn của dụng cụ. Việc lấy vật liệu ra khỏi khuôn dễ dàng hơn nhưng vẫn gây ra sự chậm trễ. Dòng thời gian cứng nhắc này nhấn mạnh sự cần thiết tuyệt đối của việc tạo mẫu nghiêm ngặt. Các nhóm kỹ thuật phải xác thực kỹ lưỡng thiết kế của họ bằng cách sử dụng in 3D hoặc gia công CNC trước khi phát hành tệp CAD cuối cùng để sản xuất dụng cụ.

1. Duy trì độ dày thành đồng đều để ngăn chặn các vết làm mát và chìm không đều.

2. Áp dụng góc nghiêng tối thiểu từ 1 đến 2 độ trên tất cả các bức tường thẳng đứng.

3. Sử dụng các miếng phi lê và bán kính rộng rãi ở các góc bên trong để giảm sự tập trung ứng suất.

4. Tránh khối lượng rắn lớn; lõi chúng ra và sử dụng các xương sườn để hỗ trợ cấu trúc.

Phần kết luận

Phun nhôm áp suất cao là lựa chọn sản xuất tối ưu cho sản xuất hàng loạt khi thiết kế yêu cầu các thành phần kim loại nhẹ, phức tạp và khối lượng sản xuất phù hợp với khoản đầu tư dụng cụ ban đầu. Nó thu hẹp khoảng cách giữa tính toàn vẹn về cấu trúc của kim loại và đầu ra tốc độ cao thường được kết hợp với nhựa, mang đến một lộ trình hiệu quả cao để mở rộng quy mô sản xuất.

1. Hoàn thiện các mô hình CAD của bạn, đảm bảo tuân thủ nghiêm ngặt các yêu cầu về độ dày thành và góc nghiêng đồng đều.

2. Tiến hành đánh giá toàn diện về Thiết kế cho Khả năng Sản xuất (DFM) với đối tác sản xuất chuyên biệt để xác định rủi ro về độ xốp.

3. Yêu cầu một RFQ được chia thành từng khoản để phân biệt rõ ràng chi phí dụng cụ trả trước với giá sản phẩm hiện tại.

4. Sản xuất các nguyên mẫu được gia công bằng máy CNC để xác nhận hình thức, sự phù hợp và chức năng trước khi cho phép cắt khuôn thép.

Câu hỏi thường gặp

Hỏi: Khối lượng sản xuất tối thiểu cần thiết để phù hợp với việc đúc khuôn nhôm là bao nhiêu?

Đáp: Quy trình này thường có hiệu quả kinh tế khi sản xuất với khối lượng từ 5.000 đến 10.000 đơn vị. Dưới ngưỡng này, chi phí trả trước cao để sản xuất khuôn thép cứng sẽ lớn hơn số tiền tiết kiệm được. Ở khối lượng lớn hơn, chi phí dụng cụ được phân bổ cho hàng nghìn bộ phận, dẫn đến chi phí trên mỗi đơn vị cực kỳ thấp.

Hỏi: Các bộ phận đúc nhôm có thể hàn được không?

Trả lời: Việc hàn các bộ phận đúc tiêu chuẩn là rất khó khăn do độ xốp của khí bên trong. Nhiệt độ cực cao của quá trình hàn làm cho khí bị mắc kẹt nở ra, dẫn đến các lỗ phun nước và các mối nối bị yếu. Nếu bắt buộc phải hàn thì các quy trình cụ thể có độ xốp thấp, chẳng hạn như đúc có hỗ trợ chân không, phải được sử dụng để giảm thiểu các khoảng trống bên trong.

Hỏi: Làm khuôn đúc khuôn mất bao lâu?

Đáp: Thời gian thực hiện tiêu chuẩn dao động từ 4 đến 12 tuần. Khung thời gian này bao gồm thiết kế khuôn cuối cùng, gia công CNC các khối thép cứng, xử lý nhiệt, đánh bóng và sản xuất các mẫu kiểm tra sản phẩm đầu tiên (FAI) để xác minh độ chính xác về kích thước.

Hỏi: Tại sao các góc nghiêng lại cần thiết trong quá trình đúc khuôn?

A: Góc nghiêng là những góc thuôn nhỏ được áp dụng cho các bức tường thẳng đứng của thiết kế bộ phận. Chúng rất cần thiết vì kim loại co lại một chút khi nguội, bám chặt vào lõi khuôn. Các góc nháp cho phép bộ phận nhả ra một cách trơn tru trong quá trình đẩy ra, ngăn ngừa hiện tượng lõm, hư hỏng bề mặt và mài mòn quá mức trên dụng cụ.

Hỏi: Nhôm đúc có mạnh hơn nhôm gia công CNC không?

Trả lời: Các bộ phận gia công CNC được cắt từ phôi nhôm nguyên khối thường có độ bền cơ học vượt trội và tính đồng nhất về cấu trúc. Tuy nhiên, hợp kim đúc cung cấp đủ độ bền cho hầu hết các ứng dụng kết cấu. Đúc mang lại tỷ lệ cường độ trên trọng lượng hiệu quả cao với chi phí thấp hơn cho sản xuất số lượng lớn.

Hỏi: Hợp kim nhôm nào được sử dụng phổ biến nhất trong đúc khuôn?

Trả lời: A380 là hợp kim được sử dụng rộng rãi nhất trong ngành. Nó mang lại sự cân bằng tối ưu về khả năng đúc tuyệt vời, tính chất cơ học mạnh mẽ, độ dẫn nhiệt tốt và độ ổn định kích thước, khiến nó có tính linh hoạt cao cho nhiều ứng dụng ô tô, điện tử và công nghiệp.
